[정보처리기사 실기 - 서버 프로그램 구현]공통 모듈 구현

공통 모듈에 대한 이해

1) 공통 모듈은 정보 시스템 구축 시 자주 사용하는 기능들로써 재사용이 가능하게 패키지로 제공하는 독립된 모듈을 의미한다.



2) 재사용(Reuse) : 목표 시스템의 개발 시간 및 비용 절감을 위하여 검증된 기능을 파악하고 재구성하여 시스템에 응용하기 위한 최적화 작업이다.

• 함수와 객체 재사용 : 클래스(Class)나 함수(Function) 단위로 구현한 소스코드를 재사용
• 컴포넌트 재사용 : 컴포넌트(Component) 단위로 재사용하며, 컴포넌트의 인터페이스를 통해 통신
• 애플리케이션 재사용 : 공통된 기능을 제공하도록 구현된 애플리케이션과의 통신으로 기능을 공유하며 재사용



3) 공통 모듈의 종류

구분	분류	기능
공통 기술	사용자 디렉터리/통합 인증	사용자 통합 인증, 로그인
	보안	실명 확인, 역할/권한 관리, 암호화/복호화
	통계/리포팅	통계
	협업	게시판, 동호회, 전자 우편, 일정 관리, 주소록/명함록, 문자 메시지, 전자 결제
	사용자 지원	사용자 관리, 약관 관리, 개인화, 온라인 참여, 온라인 헬프, 정보 제공/알림
	시스템 관리	공통 코드 관리, 메뉴 관리, 프로그램 관리, 로그 관리, 배치 관리, 시스템 관리, 장애 관리
	시스템/서비스 연계	시스템 연계
	디지털 자산 관리	지식 관리
모바일 공통 기술	협업	모바일 실시간 공지 서비스, 모바일 위치 정보 연계 서비스, 오프라인 웹 서비스, 모바일 기기 식별, 모바일 메뉴
	사용자 지원	모바일 메뉴 관리
	시스템/서비스 연계	시스템 연계
	디지털 자산 관리	모바일 차트/그래프, 모바일 사진 앨범, 모바일 멀티미디어 제어
요소 기술		달력, 웹 에디터, 쿠키/세션, 인터페이스/화면, 시스템, 파일 업로드/다운로드, 이중 등록 방지, 인쇄/출력, 웹 소켓 등



소프트웨어 모듈 응집도

1) 응집도는 모듈 내부 처리 요소 간 기능적 연관도를 나타내는 척도이며, 응집도가 높을수록 필요한 요소들로 구성되어 있고 낮을수록 관련이 적은 요소들로 구성되어 있다.



2) 응집도의 유형

응집도 유형	설명
기능적 응집도 (Functional Cohesion)	1. 하나의 기능만 수행하는 모듈이다. 2. 구조도 최하위 모듈에서 많이 발견된다.
순차적 응집도 (Sequential Cohesion)	모듈 내에서 한 활동으로부터 나온 작업 결과를 다른 모듈의 입력 값으로 사용하는 경우이다. ex : 행렬 입력 후 그 행렬의 역행렬을 구해서 이를 출력
통신적 응집도 (Communication Cohesion)	동일한 입력과 출력을 사용하여 다른 기능을 수행하는 활동들이 모여 있을 경우이다. ex : 같은 입력 자료를 사용하여 A를 계산한 후 B를 계산
절차적 응집도 (Procedural Cohesion)	모듈이 다수의 관련 기능을 가질 때 모듈 안의 구성 요소들이 그 기능을 순차적으로 수행할 경우이다. ex : Restart 루틴 - 총계를 출력한 후, 화면을 지우고 메뉴를 표시
시간적 응집도 (Temporal Cohesion)	같은 시간대에 처리되어야 하는 활동들을 한 모델에서 처리하는 경우이다. ex : 초기치 설정, 종료 처리 등
논리적 응집도 (Logical Cohesion)	유사한 성격을 갖거나 특정 형태로 분류되는 처리 요소들이 한 모듈에서 처리되는 경우이다. ex : 오류 처리 - 자판기의 잔액 부족, 음료수 부족 등 출력 처리 - 직원 인사 정보 출력, 회계 정보 출력 등
우연적 응집도 (Coincidental Cohesion)	1. 관련없는 작업을 한 모듈에 모은 경우이다. 2. 모듈화 장점이 없고, 유지 보수 작업이 어렵다.

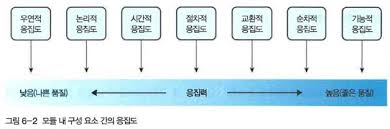

3) 응집도와 품질 : 품질 측면에서 응집도의 유형 중 기능적 응집도가 가장 높고 우연적 응집도가 가장 낮다.



소프트웨어 모듈 결합도

1) 결합도는 소프트웨어 구조에서 모듈 간 연관성을 측정하는 척도이며, 관련이 적을수록 모듈의 독립성이 높아져 모듈 간 영향이 적어지게 된다.



2) 결합도의 유형

결합도 유형	설명
자료 결합도(Data Coupling)	모듈들이 변수 파라미터를 교환하여 모듈 간의 상호 작용이 일어나는 경우이다. ex : 제곱근을 계산하는 함수로 하나의 정수를 전달
스탬프 결합도(Stamp Coupling)	모듈 간의 인터페이스로 배열이나 객체(Object), 구조체(Structure) 등을 교환하는 경우이다.
제어 결합도(Control Coupling)	단순 처리할 대상인 값만 전달되는 게 아니라 제어용 신호를 주고받는 경우이다.
외부 결합도(External Coupling)	다수의 모듈이 모듈 밖에서 도입된 데이터, 프로토콜, 인터페이스 등을 공유할 때 발생하는 경우이다.
공통 결합도(Common Coupling)	파라미터가 아닌 모듈 밖에 선언되어 있는 전역 변수를 참조하고 전역 변수를 갱신하는 식으로 상호 작용하는 경우이다.
내용 결합도(Content Coupling)	모듈 내부에 있는 변수나 제어정보를 다른 모듈에서 사용하는 경우이다.



3) 결합도와 품질 : 품질 측면에서 결합도의 유형 중 자료 결합도의 품질이 가장 높고 내용 결합도의 품질이 가장 낮다. 불필요한 관련성과 인터페이스를 제거하고, 필요한 관계를 연결하여 낮은 결합도를 구현할 수 있다.
