유선/무선 네트워크 구조
음성통신 네트워크
1. 전화기
- 아날로그 전화기
- 디지털 전화기
2. 전송/교환장비
- 전화 교환기
- 디지털 전송장비
전송장비
1. 다중화 장비(Multiplexer)
- DSO(64 Kbps) -> T1(1.544 Mbps - 미국 방식), E1(2.048 Mbps - 유럽 방식)
2. 고속 광 전송 장비(SDH, DACS)
- STM-1(155 Mbps) -> STM-4(622 Mbps) -> STM-16(2.5 Gbps)

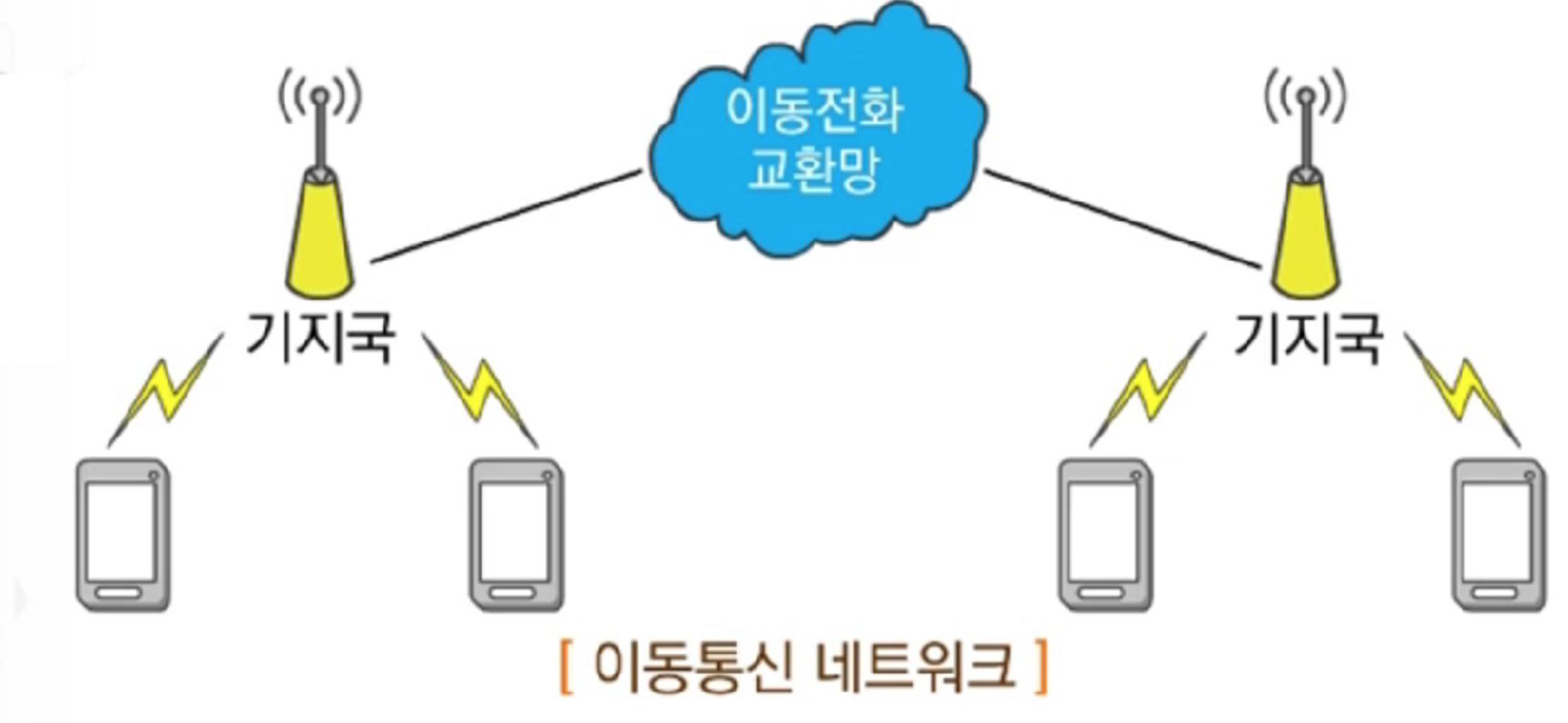

이동통신 네트워크
- 이동단말
- 이동통신 기지국
- 이동전화 교환장비
- 이동전화 전송장비
인터넷 네트워크
- 단말 장비 (스마트폰, PC)
- 유/무선 중계기 (공유기)
- 교환 장비 (W/C Switch, L2 Switch)
- 경로설정 장비 (Router)
- 게이트웨이 (전화망과 인터넷망을 연결해주는 역할)
- 전송 장비 (다중화 장비, 광통신장비)
- 네트워크 케이블 (랜선, 동축 케이블, 광 케이블)
유선 네트워크 구조
| 구조 종류 | 설명 | 장점 | 단점 |
| 스타 구조 | 1. 중앙제어장치와 점대점으로 연결하는 방식 2. 중앙전송제어장치가 교환 및 관리 기능을 담당 |
1. 중앙제어장치와 1:1 연결로 장애 발견 및 유지보수 용이 2. 한 단말의 고장이 다른 단말에 영향을 주지 않음 |
1. 중앙전송장치에 장애 발생 시 전체 네트워크에 장애 발생 2. 중앙전송장치와 거리가 먼 단말 추가시 케이블 비용 증가 |
| 버스 구조 | 1. Ethernet(CSMA/CD 방식)에서 사용 2. 백본 케이블(Backbone cable)에 모든 장치를 연결 3. 다중점 연결(Tap 연결) |
새로운 노드의 추가 용이 | 1. 케이블 중간에 장애 발생 시 전체 호스트로 전송 불가 2. 노드 갯수가 증가 시 전송 속도 저하 3. 네트워크 부하 증가 시 응답시간이 늦어짐 |
| 역 트리 구조 | 1. 스타 구조와 버스 구조를 결합시킨 구조 2. 각 노드 간의 신호의 이동 거리를 증가시킬 수 있음 |
건물의 충내 및 층간 네트워크 구성에 용이 | 1. 허브 간의 연결이 끊어지면 하부의 단말은 통신 장애 발생 2. 성능이 큰 스위치를 중심으로 계층적 구성이 가능 |
| 링 구조 | 2중 링 구성 시 장애에 신뢰성이 상대적으로 높음(원래 방향의 통신이 두절되어도 반대 방향으로 통신이 가능) | - | - |
| 그물망 구조 | 모든 노드를 서로 연결한 구조 | 장애에 대한 신뢰성이 가장 높음 | 1. 구축 시 회선 비용이 많이 듦 2. 총 연결 횟수 : n(n - 1) / 2 |
무선 LAN 네트워크
유선 LAN 하부 인프라 구조
- 유선 LAN 스위치에 무선 LAN 중계를 유선으로 접속
- 무선 LAN 중계기(AP)와 무선 단말 구간을 무선으로 접속

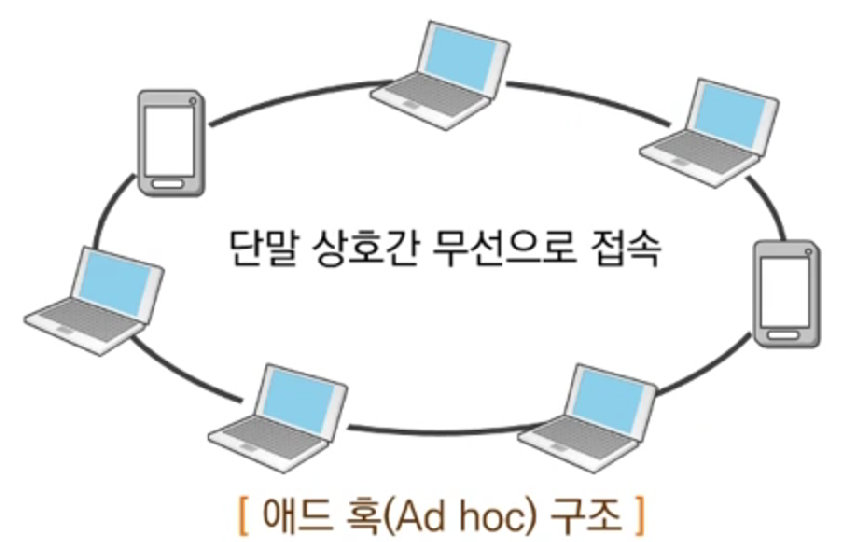

애드 혹(Ad hoc) 구조
- LAN 중계기(AP) 없이 무선 단말 간의 상호 연결을 통한 통신
유무선 혼합 네트워크 구조
캠퍼스 네트워크
1. 유무선 LAN의 결합 구조
- 유선 LAN : 건물 내 교실이나 사무실 등에 사용
- 무선 LAN : 건물의 복도나 계단 및 휴게실 등에 사용
2. 최근에는 스마트폰을 통한 전자 출결로 강의실도 무선 LAN 중계기를 통한 무선화
