[정보처리기사 실기 - 통합 구현]내외부 연계 모듈 구현하기

연계 모듈 구현 환경 구성 및 개발

1) EAI/ESB의 개념

• EAI와 ESB는 애플리케이션 통합이라는 측면에서 같은 기능을 수행
• 이기종 간 상호 데이터를 통합함으로써 각 시스템 별로 독자적인 비즈니스 로직을 수행할 수 있을 뿐만 아니라, 필요하다면 타 시스템에서 필요한 정보를 취득하여 다양한 서비스를 사용자에게 제공할 수 있음



2) EAI/ESB 비교

구분	EAI(Enterprise Application Integration)	ESB(Enterprise service bus)
목적	어플리케이션 통합	어플리케이션 및 프로세스 통합
방식	Native Adapter	웹 서비스, JMS, IIOP 등
표준	대부분 표준(부분적 벤더 종속)	개발형 표준
통합 범위	기업 내 이기종 어플리케이션	기업 내외 어플리케이션
유지 비용	높음(연계 시 adapter 구매, 개발)	상대적 낮음(서비스 단위 재사용)
확장성	높음(지원 adapter 내 확장 가능)	매우 높음(서비스 오케스트레이션
활용	E-Biz 인프라	SOA 인프라 구현 핵심 플랫폼

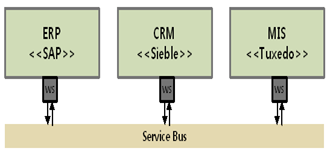

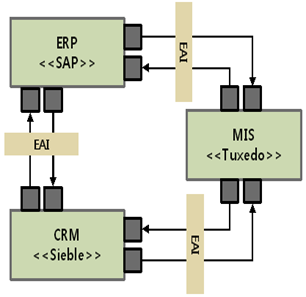

3) EAI/ESB 구성도

왼쪽 : EAI, 오른쪽 : ESB



EAI(Enterprise Application Intergration)

1) EAI의 개념

• 기업에서 운영하는 서로 다른 어플리케이션을 네트워크 프로토콜이나 DB, OS와 같은 Backend 소프트웨어에 관계없이 비즈니스 프로세스 차원에서 통합하는 솔루션
• 이질적인 정보 시스템들의 데이터 연계/통합을 위한 소프트웨어 및 정보 시스템 아키텍처 프레임워크



2) EAI 구성요소

구성	설명
EAI 플랫폼	데이터 무결성을 위한 메시지 큐와 트랜잭션 미들웨어 기능 수행
Application Adaptor(어댑터)	다양한 패키지 및 In-House 어플리케이션을 위한 재사용성 높은 인터페이스 지원(DB, CRM, ERP, DW 등 연결)
Broker(브로커)	시스템 상호 간 데이터 전송을 위해 데이터 포맷 및 코드 변환
Business Workflow	미리 정의한 업무 프로세스에 따라 어플리케이션 간 데이터 전달 및 연동을 처리하는 소프트웨어 모듈



3) EAI 구축 유형 비교

구분	Point to Point	Hub & Spoke	Bus
설명	복수 Application 간 1:1 통합	1. 중앙집중식 방식 2. 각 시스템들과 연동 어댑터를 이용한 시스템 연계	1. 동적인 업무프로세스 통합 2. 서비스 중심으로 하나의 업무 프로세스 수행
장점	단순한 구조	1. 데이터 전송 보장 2. 확장 및 유지보수 편리	1. 표준 통합기술 이용 2. 데이터 병목 최소화
단점	변경 및 재사용 어려움	SPoF : Hub 장애 시 전체 영향	추가 구축비용 높음



ESB(Enterprise Service Bus)

1) ESB의 개념



메시징과 웹 서비스, 데이터 변형, 인텔리전트 라우팅을 결합하여 다양한 어플리케이션 간 상호작용을 트랜잭션 무결성으로 연결 및 조절하는 표준 기반의 통합 플랫폼이다.



2) ESB 구성요소

구성	설명
레거시 연동 컴포넌트	다양한 표준 프로토콜을 어댑터 형태로 지원
메시지 변환 및 가공	통합개발 환경 통합 데이터 포맷 및 형태 가공
BPM	서비스 정의 및 오케스트레이션을 통한 프로세스 정의 및 관리 오케스트레이션 : 컴퓨터 시스템 및 소프트웨어의 자동화 된 구성, 조정 및 관리
컨트롤러와 모니터링	레거시 연동, 데이터 변환, 프로세스 작성 관리, 단계별 모니터링
통합개발 환경	개발 효율성을 위한 통합개발 환경 제공



3) ESB 적용 프로세스

구분	절차
ESB 비전 정의	비즈니스 분석 → 비전 수립
서비스 식별	현행 시스템 분석 → 서비스 정의 → 인터페이스 정의
ESB 설계	서비스 명세 → 서비스 오케스트레이션 설계
ESB 구현	서비스 개발 → ESB 테스트
ESB 인도	ESB 이행 → ESB 인도



4) ESB 도입효과

• 애플리케이션 통합 및 협업 지원
• 실시간 기업(RTE, Real-time enterprise) 기반 제공
• 공통 서비스 환경 제공
• IT 커버넌스 Align
