[정보처리기사 실기 - 통합 구현]연계 메커니즘

구분	설명
송신 시스템	송신 시스템은 운영 데이터베이스(DB : Database), 애플리케이션(Application)으로부터 연계 데이터를 인터페이스 테이블(/F Table; Interface Table) 또는 파일(File-xml, csv, text)로 생성하여 송신한다.
수신 시스템	수신 시스템은 수신한 인터페이스 테이블 또는 파일(File)의 데이터를 변환하여 운영 데이터베이스에 반영한다.
중계 서버	1. 송수신 시스템 사이에 데이터 송수신과 송수신 현황 모니터링 역할을 하는 중계(연계) 서버를 배치할 수도 있다. 2. 중계(연계) 서버 배치는 성능과 보안의 품질 특성 중 보안이 더 중요하거나 송신 시스템이 위치한 네트워크와 수신 시스템이 위치한 네트워크가 상이한 경우 주로 설계하는 아키텍처 방식이다.

연계 방식은 크게 직접 연결과 간접 연결이 있다.

직접 연결 : DB Connection Pool(Web Application Server, WAS), DB Link, JDBC, API 등
간접 연결 : EAI(Enterprise Application Intergration), Web Service/ESB(Enterprise service bus), Socket 등

연계 방식의 유형

방식

장점

단점

직접 연계

1. 연계 및 통합 구현이 단순하며 용이함

2. 개발 소요 비용 및 기간이 짧음

3. 중간 매개체가 없으므로 데이터 연계 처리 성능이 대체로 좋음

1. 시스템 간의 결합도가 높아서 시스템 변경에 민감함

2. 보안을 위한 암/복호화 처리, 비즈니스 로직 적용 등이 불가

3. 연계 및 통합 가능한 시스템 환경이 제한적

간접 연계

1. 서로 상이한 네트워크, 프로토콜(Protocol) 등 다양한 환경을 연계 및 통합 기능

2. 시스템 간 인터페이스 변경 시에도 장애나 오류없이 서비스 가능

3. 보안이나 비즈니스(Business, 업무) 처리를 위한 로직(Logic)을 자유롭게 반영 가능

1. 연계 아키텍처 및 메커니즘이 복잡하고, 중간 매개체로 인해 성능 저하 요소 존재

2. 개발 및 적용을 위한 테스트 기간이 상대적으로 장기간 소요

연계별 상세 내용

1) 직접 연계

방식	연계 방식별 상세 설명	예시	송수신 서버
DB Link	1. 데이터베이스에서 제공하는 객체 이용 2. 수신 시스템 DB에 송신 시스템에서 접근 가능한 DB Link 객체를 생성한 후 송신 시스템에서 DB Link명으로 직접 참조하여 연계	테이블명 @DBLink명	X
DB Connection Pool(Web Application Server, WAS)	1. 수신 시스템 WAS에서 송신 시스템 DB로 연결되는 Connection Pool 생성 2. 프로그램 소스에서 WAS에 설정된 Connection Pool명을 참고하여 구현	송신 시스템 데이터 소스	X
JDBC	수신 시스템의 배치(Batch) 또는 온라인 프로그램에서 JDBC 드라이버를 이용하여 송신 시스템의 DB와 연결 생성	jdbc:DBMS 제품명:DBMS 설치 서버 IP: Port:DB Instance명	X
화면 링크	웹 애플리케이션 화면에서 하이퍼 링크(Hyper Link) 사용	<a herf="url"> LINK 이름</a>	X
API/Open API	송신 시스템의 DB와 연결하여 데이터를 제공하는 인터페이스(In-terface)프로그램	제공하는 컴포넌트명, 데이터 처리 메서드명(파라미터 1~N)	△

2) 간접 연계

방식	연계 방식별 상세 설명	예시	송수신 서버
연계 솔루션(EAI)	실제 송수신 처리와 진행 현황을 모니터링 및 통제하는 EAI 서버, 송수신 시스템에 설치되는 Adapter(Client)를 이용	메타빌드, 비즈마스터(Biz Master) 등	○
Web Service/ESB	1. 웹 서비스가 설명된 WSDL과 SOAP 프로토콜을 이용한 시스템 간 연계 2. 미들웨어인 ESB에서 서비스(컴포넌트) 간 연동을 위한 변환 처리로 다중 플랫폼(Platform) 지원	WSDL, UDDI, SOAP, Service, ESB(Enterprise Service Bus)	○
Socket	1. 소켓(Socket)을 생성하여 포트를 할당하고, 클라이언트(Client)의 요청을 연결하여 통신 2. 네트워크 프로그램의 기반 기술	TcpServer.listen(); TcpServer.accept(); TcpClient.connect(); TcpClient.receive();	○

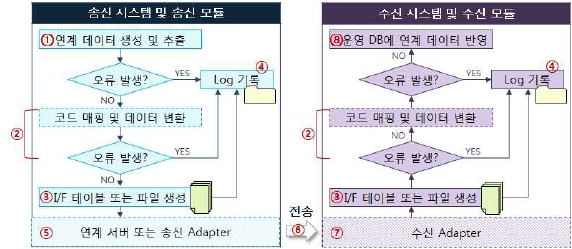

요소별 관리 및 구현 주제

1) 송신

연계 메커니즘	관리 및 구현 주체	산출물
연계 데이터 생성 및 추출	응용 시스템 별도 구현	연계 프로그램, Log 테이블(파일)
코드 매핑 및 데이터 변환	응용 시스템 별도 구현	연계 프로그램, Log 테이블(파일), 코드 매핑 테이블
I/F 테이블 또는 파일 생성	응용 시스템 별도 구현	연계 프로그램, Log 테이블(파일), I/F 테이블(파일)
로그(Log) 기록	응용 시스템 별도 구현, 연계 솔루션	연계 프로그램, Log 테이블(파일), 연계 서버 및 Adapter
연계 서버 또는 송신 Adapter	연계 솔루션	연계 프로그램, Log 테이블(파일), 연계 서버 및 Adapter
전송	연계 솔루션	연계 프로그램, Log 테이블(파일), 연계 서버 및 Adapter

2) 수신

연계 메커니즘	관리 및 구현 주체	산출물
연계 서버 및 수신 Adapter	연계 솔루션	연계 프로그램, Log 테이블(파일), 연계 서버 및 Adapter
I/F 테이블 또는 파일 생성	연계 솔루션	연계 프로그램, Log 테이블(파일), 연계 서버 및 Adapter
코드 매핑 및 데이터 변환	응용 시스템 별도 구현	연계 프로그램, Log 테이블(파일), 코드 매핑 테이블
로그(Log) 기록	응용 시스템 별도 구현, 연계 솔루션	연계 프로그램, Log 테이블(파일), 연계 서버 및 Adapter
운영 DB에 연계 데이터 반영	응용 시스템 별도 구현	연계 프로그램, Log 테이블(파일)
